レーザー加工事業
内燃機関用ガスケットメーカーのノウハウを生かした
薄板加工の試作から量産までの一貫した品質管理による
カーボンニュートラルな社会を目指す
図面設計から製造まで一貫した品質管理
創業90年の多くの知見と世界のニーズに応え挑戦し続ける技術力。
薄板金属のプレス加工技術と塗装技術に加え
レーザーカット加工により
試作品対応も短納期で対応可能です。
業界・業種の垣根を超え、できない事をできるようにする！
そんなお手伝いをさせてください。
レーザー加工対応
プレス加工に加え、レーザー加工も得意としており一般的なレーザー加工としてステンレス、鉄、アルミ等の厚さ２５ｍｍ程度の加工に加え、ガスケットに使用する箔と呼ばれる0.03ｍｍ～0.5ｍｍ程度の加工も得意としており、３次元レーザー加工機も保有しており、あらゆる顧客のニーズにこたえる事が可能となっています。
| 対応鋼種 | ステンレス、鉄、真鍮、アルミ材に対応 |
|---|---|
| 鋼材 | 対応鋼種 : ステンレス（SUS**）、鉄（SS,SPHC**）、アルミ、銅、亜鉛メッキ鋼板（中は鉄） 対応板厚 : 0.03 ~ 25.0mm |
| 加工 | 曲げ加工についてはご相談ください |
| 加工機情報 | 用途 | 加工板厚 / 加工材質 | 最大加工サイズ |
|---|---|---|---|
| １号機 三菱電機（ＭＬ2512ＨＶⅡ-20ＣＦ3） | ２次元 | 0.03～2.0mm 鉄・SUS | 1250mm×2450mm |
| 2号機 三菱電機（ＭＬ2512ＨＶ-40ＣＦ） | ２次元 | 0.5～25.0mm 鉄・SUS・アルミ | 1250mm×2450mm |
| ３号機 三菱電機（ＭＬ2015ＶＺ-20ＣＦ3） | ３次元 | 0.5～2.0mm 鉄・SUS | 950mm×1400mm |
| 4号機 三菱電機（ＭＬ2512ＨＶ2-Ｒ-13ＸＦ） | ２次元 | 0.03～2.0mm 鉄・SUS・アクリル ポリカーボネート・シート材 | 1250mm×2450mm |
対応可能な加工・鋼種について
【鋼種】RCM（SUS301 0.2t）4cyl
【鋼種】SUS304 0.15t 4cyl
【鋼種】RCM（SUS304 0.3t） 6cyl
【鋼種】SUS430 0.3t 6cyl
【材料】シート材（ビーターシート） 0.2t
【鋼種】アルミ・アクリル・ステンレス
加工の流れ
製品修正までの流れ(レーザーカット加工)
STEP01
レーザーカットによる修正点の確認打合せにて詳細寸法などを確認
STEP02

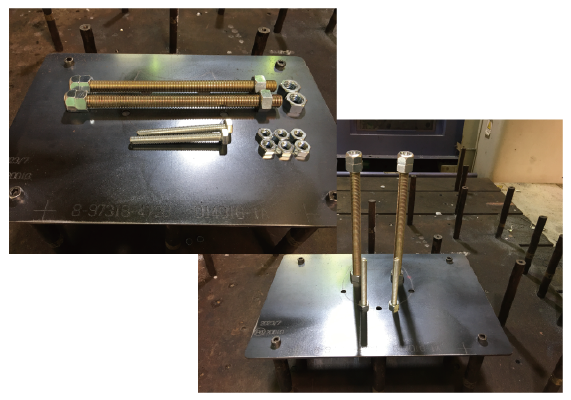

先ずはジグ作成から
STEP03
ジグレーザーカット終了
STEP04
表面研磨して
STEP05
部品取り付けてジグ完成
STEP06
製品取り付けて準備終了
STEP07
現物合わせのティーチング中
STEP08
認識性UPの青色に着色
STEP09
プログラミング
STEP10
ケガキを行い寸法確認
STEP11
レーザーカット (動画を御覧ください)
STEP12

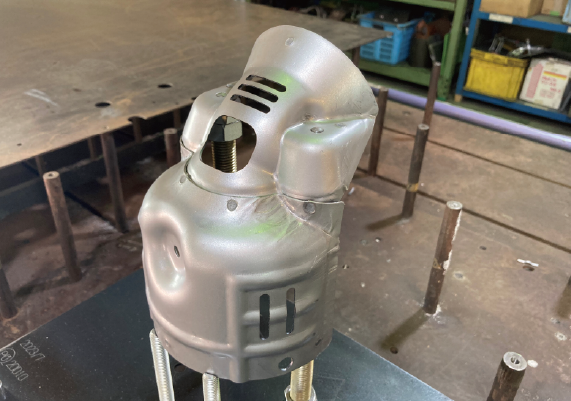

完成
製品見本
